Webブラウザベースで計測監視制御を行うことができ、I/Oが数点の機械・装置単体から数十万点の生産工場やプラント、ビル設備などの大規模なシステムを構築可能。



クボタが独自に開発した、純国産SCADAですので、

お客様のニーズに素早く対応することが可能です。

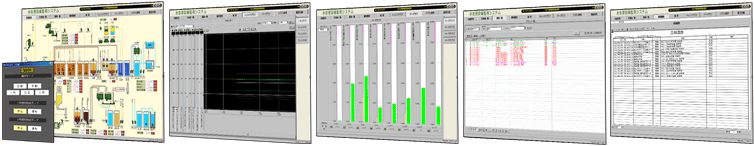

様々な監視システムのグラフィック画面

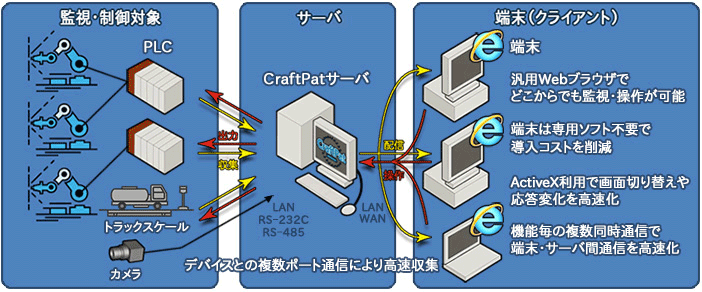

機器・設備の運転状況や、

計測値信号をPLC等に集約

機器・設備の信号を取得・保存し、端末へ配信。画面情報を生成し、端末からの操作情報を設備に出力

サーバで生成された情報を画面表示

機器・設備の操作を行う

特徴1.リアルタイム監視が可能な高速通信・高速収集

・信号変化から画面表示まで約100msec

・最速50msecでの高速サンプリング

・InternetExplorerで画面表示、専用ソフト不要

※システム構成により値は異なります

特徴2.充実した標準機能と、優れた帳票機能

状態監視・制御

グラフィック表示機能

トレンドグラフ機能

バーグラフ機能

警報表示機能

帳票機能

画面印刷機能

ユーザ管理機能

アプリ起動

状態監視・制御

トレンドグラフ



バーグラフ

アラーム一覧

帳票

ユーザ管理

画面印刷

ロジック処理

システム管理



オブジェクト9種、23効果

8本/画面、スケール切替、デジタルバー表示、リアルタイム/ヒストリカル/比較モード切替

64本/画面、詳細表示、一覧表示

フィルタリング表示、ソート表示、テロップ表示

日報、月報、年報、履歴等、修正機能(オプション)

ログインユーザ管理、自動ログイン、機能制限等

画面キャプチャ、印刷、保存

信号の組合せ、演算処理等

外部機能呼出、システム終了、データバックアップ・リストア機能等

特徴3.エネルギー監視機能が付属

デマンド監視やエネルギー使用量の見える化で、現場のエネルギー低減活動を支援し、省エネ法や温対法対応を容易にします。

デマンド機能

エネルギー

監視グラフ機能

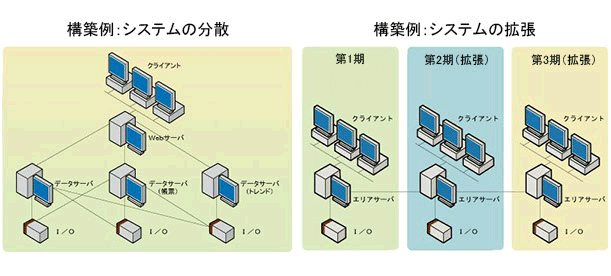

特徴4.段階的なシステム拡張

設備増強で、システムを拡張される場合でも、既存の監視設定を 変更することなく、

サーバの追加や機能構成の変更が可能です。

サーバの設定をテンプレート登録する事により、簡単に複製追加する事ができます。

特徴5.ユーザツールの充実

プログラミングレスで簡単に設定できる開発ツールとモニタリングツールが付属。

ユーザサイドでの変更や、変更後のデバッグを行うことが可能です。

開発ツール

モニタリングツール

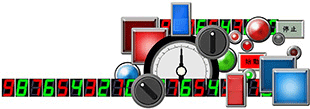

開発ツールには、約2000点のグラフィックパーツのライブラリが付属。様々な監視画面を簡単に美しく作成することが可能です。
