• 稼働状態が一目でわかります。
  • お客様のラインフローから監視画面を設計し、
    直感的に監視をしていただける画面をご提供させて頂きます。
  • 画面上での異常・故障表示も行いますので、
    即時対応が可能です。

グラフィカルな画面による直感的なラインの視える化

導入のメリット①

状態監視画面

導入のメリット②

  • 専門の分析員を置かなくてもOK。
  • 一括トレンド(13本トレンド)と個別トレンドで、
    蓄積データをあらゆる切り口から分析。
  • 警報履歴で異常が発生した時間を特定し、
    比較トレンドグラフで正常時と異常時のグラフを
    重ね合わせて比較することで、異常時の傾向を把握
    するようなデータ活用が可能となります。

充実したトレンドグラフ機能

一括トレンド ▶

(13本トレンド)

個別トレンド ▶

導入のメリット③

  • エクセルを使用しますので、お客様の既存帳票に合わせて
    作成します。
  • 一定時間ごとに設定値、実績値を自動記入・保存。 (集計値や異常時の赤字表示も可能)
  • 帳票データを蓄積しますので、ペーパーレス化を行えます。

使いやすい集計・帳票機能

帳票画面

その他のメリット

PCごとの専用ソフトインストールが不要。

拡張が容易です。



InternetExplorerにより遠隔地でも監視可能

現在発生中の警報を一覧表示し、オペレータによる確認漏れを

防止します。

また、警報項目を選択すると、トラブルシューティング画面が

表示されますので、異常状態からの復旧がスムーズになります。

トラブルシューティング機能

故障一覧画面

対策表示画面

メンテナンス時期通知機能

機器ごとの累積運転時間を表示します。

設定時間を超えると警報出力し、オイル交換や部品交換などの

メンテナンス時期をオペレータにお知らせすることで、設備の

予防保全に役立てます。

運転時間一覧画面

グレードごとによる機器の設定値を切替えます。

グレード切替え機能

設定値一覧画面

ストランドをサーモカメラで監視し、温度異常・切断・癒着を

早期に発見することで、ライントラブルを最小限に抑えることが

できます。



ストランド異常検知画面

対応デバイス

クボタ









日本製鋼所(JSW)



三菱電機





オムロン

富士電機

横河電機

安川電気

エムシステム

SP-600

KD-T3000

KD-T2000

KS-C210

KP-50KT (Super PLATON II)

EXANET5000

EXANET3000

MELSEC-Qシリーズ

MELSEC-QnAシリーズ

MELSEC-FXシリーズ

CS1/CJ1 シリーズ

MICREX-SX シリーズ

FA-M3シリーズ

CP-218

R3,R5,R6,D3シリーズ















MCプロトコル TCP/IP

MCプロトコル TCP/IP

MCプロトコル TCP/IP

Fine UDP/IP

ローダーコマンド TCP/IP



Ethernet

Modbus(TCP/IP)

※ 他の外部機器との通信については別途お問い合せ下さい。

 クボタのフィーダ集中管理ターミナルKD-Tシリーズとは直接通信可能です。



樹脂コンパウンド企業のためのリーズナブルな監視システム

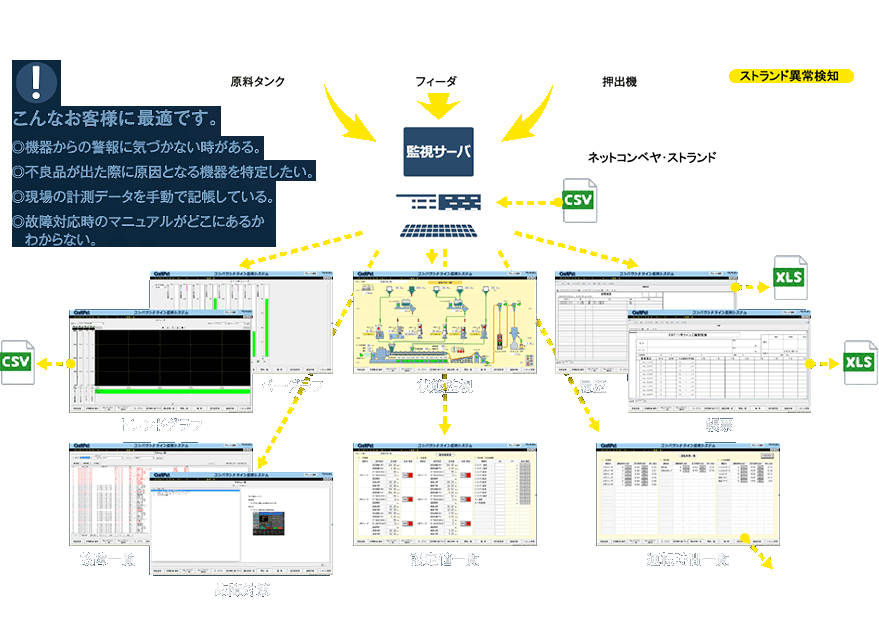

クボタのコンパウンドライン監視システムは、フィーダーだけでなく押出機や周辺機器の情報を取り込み、包括的な機器の稼働状態表示と異常時のデータ解析を迅速に行える、生産性向上に寄与する遠隔監視システムです。設備への段階的な導入で、お客様の工場の見える化を推進します。

収集したデータを、様々な標準機能でアウトプットし活用することが可能です

CraftPat コンパウンドライン監視システム
